Design behuizing
Probleemstelling en opdrachtbeschrijving:
De eerste stap in het proces tot de werkelijke behuizing voor ons paludarium begint bij schetsen en inventor tekeningen. Deze tekeningen moeten de houtafdeling een makkelijke kijk en correcte instructie/samenstelling geven om dit in werkelijkheid te maken.
Wat is Autodesk Inventor Professional 2025?
Autodesk Inventor Professional 2025 is een krachtige 3D CAD-software die speciaal is ontworpen voor ingenieurs en productontwerpers. Met deze nieuwste versie kun je complexe mechanische ontwerpen creëren, simuleren en optimaliseren met ongeëvenaarde precisie.
De software biedt uitgebreide tools voor parametrisch modelleren, samenstellingen, plaatbewerking en redenering, waardoor je moeiteloos innovatieve producten kunt ontwikkelen.
Hoe zijn we te werk gegaan?

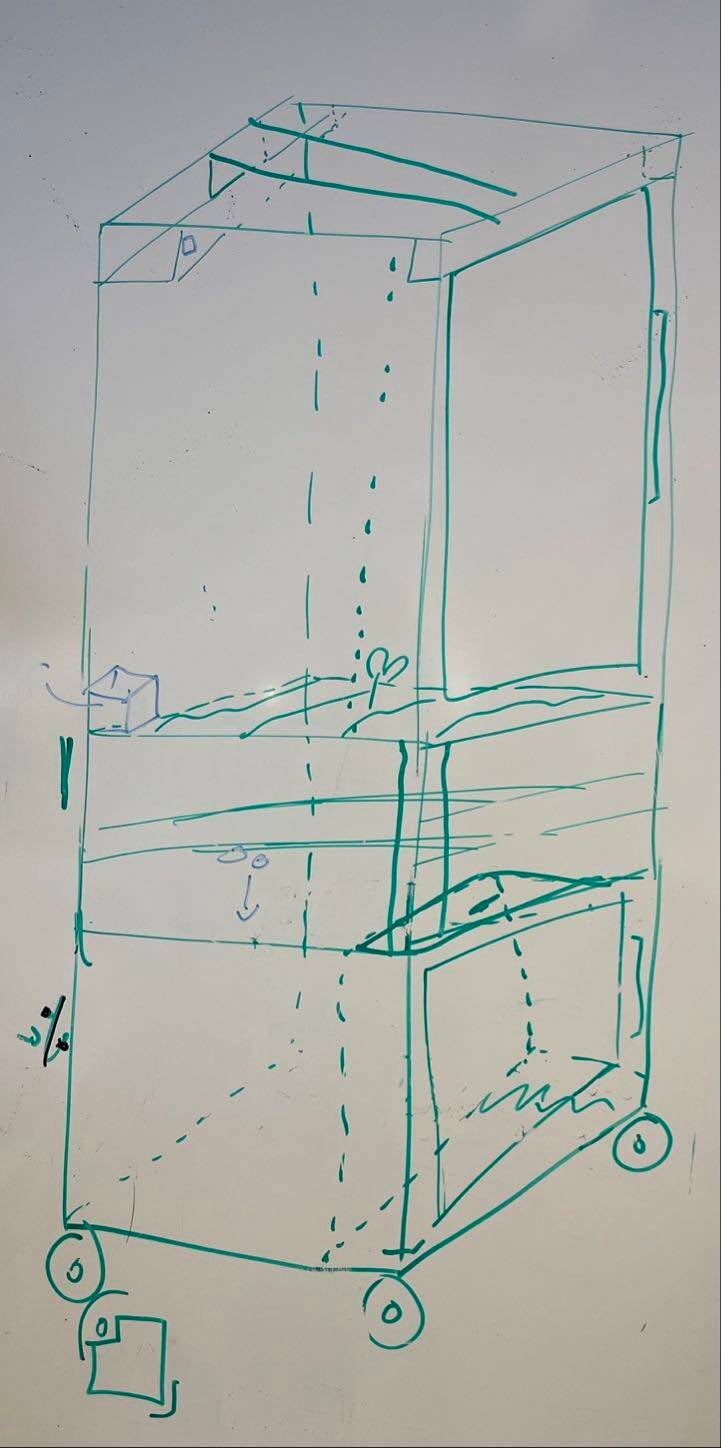

1. We maakten met onze groep een eerste schets op het whiteboard en overlegden de afmetingen en de efficiënte constructie voor ieder compartiment. Hierbij lag de aandacht vooral bij een goede scheiding van technologie en de nodige ruimtes voor onze watercirculatie en onze bio-actieve habitat.

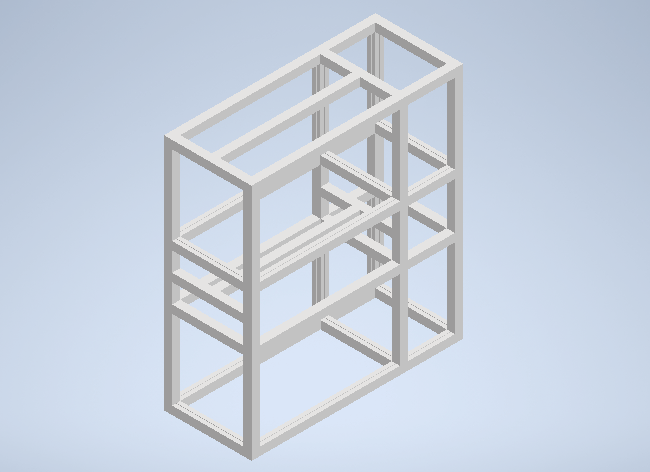

2. Na we de schetsen met de ruime afmetingen hadden afgerond, zijn we over gegaan naar het stap-voor-stap opbouwen van de inventor designs. We hebben onze case verdeeld in 2 aparte tekeningen die we daarna via een assembly hebben samengevoegd.

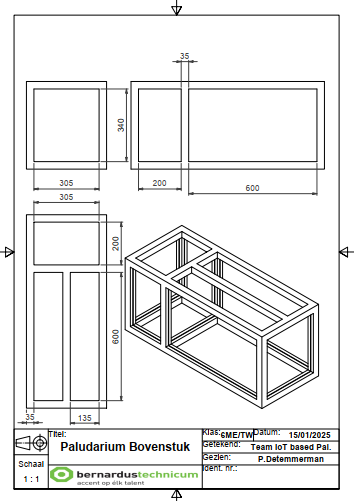

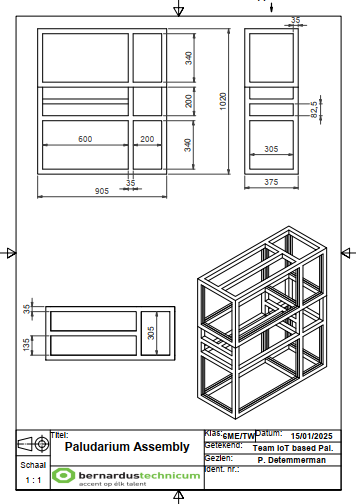

3. Na het samenvoegen van beide tekeningen in een vorm van een assembly, zijn we onze inventor 3D tekeningen gaan omzetten naar 2D tekeningen met afmetingen.
4. Projectie Methode:
Kies de juiste projectie (orthografisch of isometrisch). Voor technische tekeningen is meestal een orthografische projectie nodig, met aanzichten zoals bovenaanzicht, vooraanzicht en zijaanzicht.
5. Schaal:
Zorg dat de schaal duidelijk aangegeven is en geschikt is voor het doel van de tekening. Grote objecten vereisen een verkleinde schaal, terwijl kleine details mogelijk een vergrote schaal nodig hebben.
6. Afmetingen en Maatvoering:
- Plaats nauwkeurige en goed leesbare maatlijnen.
- Gebruik gestandaardiseerde maten en zorg dat afstanden, hoeken en radii duidelijk aangegeven zijn.
- Voorkom dubbelingen; geef elke maat slechts één keer.
7. Titelblok:
-
Zorg voor een compleet titelblok met essentiële informatie zoals:
- Naam van het onderdeel
- Materiaal
- Schaal
- Datum
- Tekenaar en revisienummer
8. Leesbaarheid:
- Zorg dat de tekst, lijnen en symbolen goed zichtbaar zijn.
- Houd rekening met lijngewichten (dikke lijnen voor zichtbare contouren, dunne lijnen voor onzichtbare of hulplijnen).
9. Normen en Standaarden:
- Volg relevante industriële normen (zoals ISO, ASME of DIN) om consistentie en begrijpelijkheid te waarborgen.
